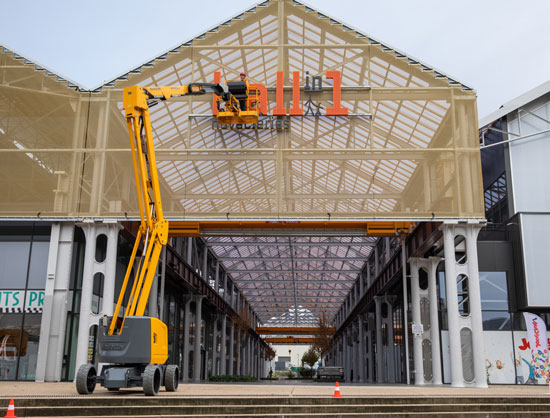

Qu'est-ce qu'une nacelle articulée ?
La nacelle articulée, aussi appelée nacelle à flèche articulée, est un équipement de levage doté d’un bras composé de plusieurs segments articulés. Cette nacelle élévatrice permet de franchir facilement les obstacles, de travailler en hauteur, et d’accéder à des zones complexes, souvent inaccessibles avec des nacelles classiques. Elles peuvent également être utilisées dans des endroits plus confinés que les nacelles télescopiques. Avec des mouvements proportionnels et simultanés, elles offrent un haut niveau de confort et de sécurité.
On distingue deux grands types :
Électriques pour sols stabilisés : idéales pour un usage intérieur/extérieur sans émissions. Certains modèles sont même tout-terrain électrique, avec les mêmes performances que les machines diesel.
Diesel tout-terrain : opèrent sur les terrains les plus accidentés grâce à leurs capacités tout-terrain exceptionnelles. Avec des mouvements proportionnels et simultanés, elles offrent un haut niveau de confort et de sécurité. A noter que certains modèles existent en motorisation électrique.
Grâce à leur flexibilité, ces nacelles articulées électriques ou les nacelles articulées diesel sont devenues un standard sur les chantiers nécessitant précision, mobilité et sécurité.
Pourquoi choisir une nacelle articulée ?
Les nacelles articulées sont particulièrement prisées dans les secteurs de la construction, de la maintenance, ou encore de l’événementiel.
Voici pourquoi :
1. Accès aux zones difficiles

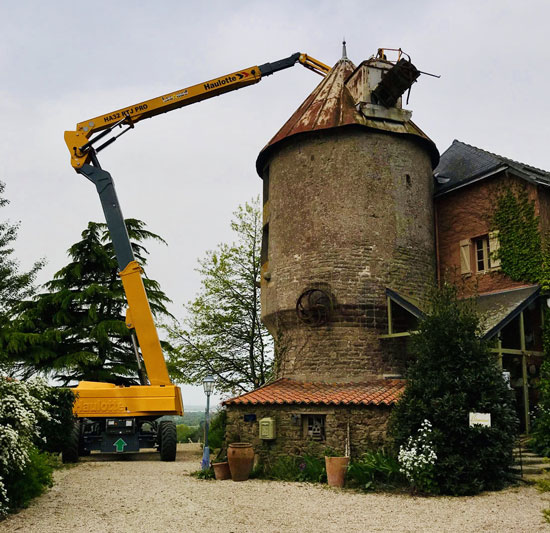

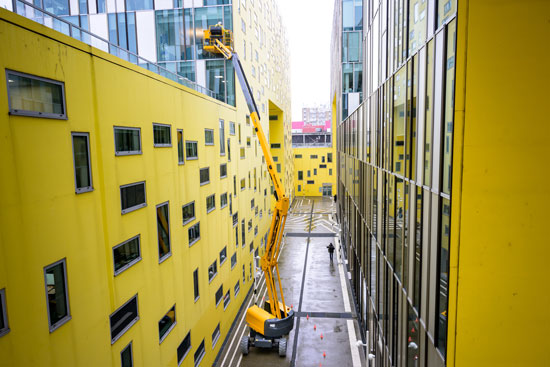

Le bras articulé offre un déport horizontal important, permettant de travailler derrière des structures ou des obstacles (toits, murs, machines…).
2. Polyvalence
-

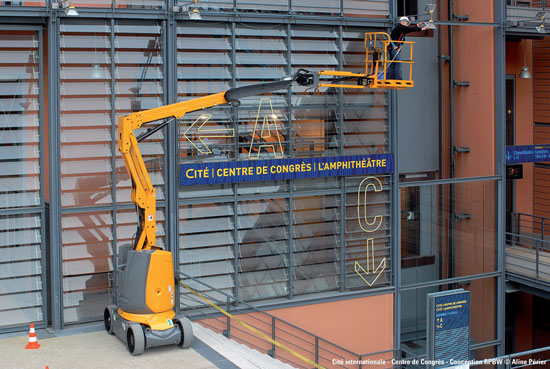

Travaux intérieurs et extérieurs sur sols stabilisés : Les nacelles articulées électriques sont idéales pour les environnements intérieurs ou sols plats. Elles sont silencieuses et sans émissions.
-

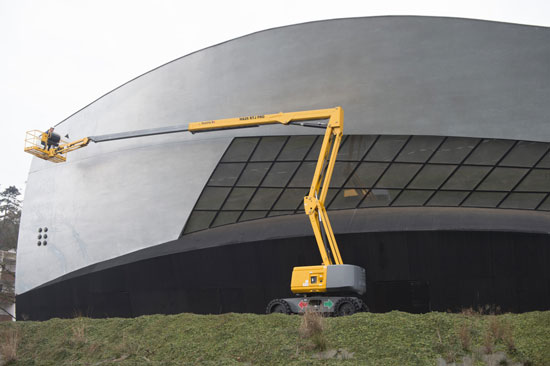

Terrains difficiles : Les modèles diesel sont conçus pour l’extérieur, même sur des terrains accidentés Elles sont équipées de roues tout-terrain permettant une utilisation sur des sols irréguliers.

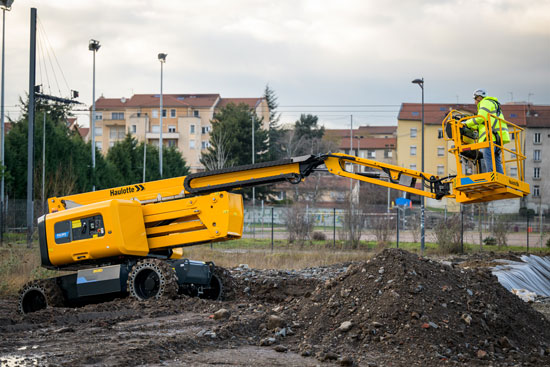

Enfin les nacelle électriques tout-terrain permettent une plus grande polyvalence pour opérer sur sol stabilisé ou accidentés, en silence et sans émissions, en intérieur comme en extérieur.
3. Hauteurs de travail et maniabilité
Elles permettent d’atteindre jusqu’à 41 mètres, ou plus selon les constructeurs, avec une rotation du bras partielle ou complète du bras, augmentant leur maniabilité dans des espaces confinés.
4. Sécurité renforcée
Capteurs, stabilisateurs pour certaines, garde-corps, harnais, et points d’ancrage assurent une protection maximale pour les opérateurs.
5. Large panel d’applications

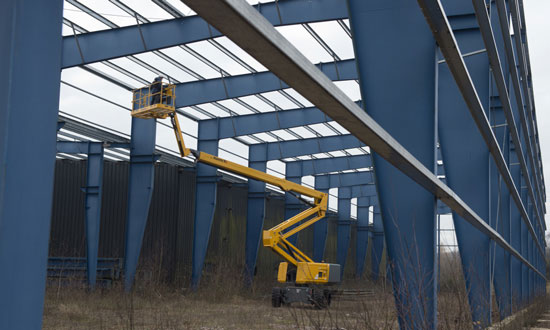

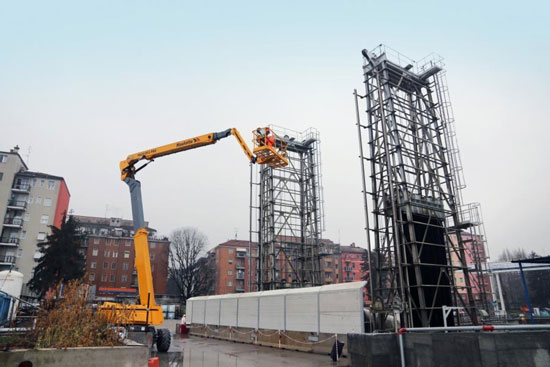

- Construction : façades, structures métalliques, …
- Maintenance : entretien d’équipements industriels, réseaux électriques, éclairage public, …
- Espaces verts : taille d’arbres, entretien de grands espaces naturels, …

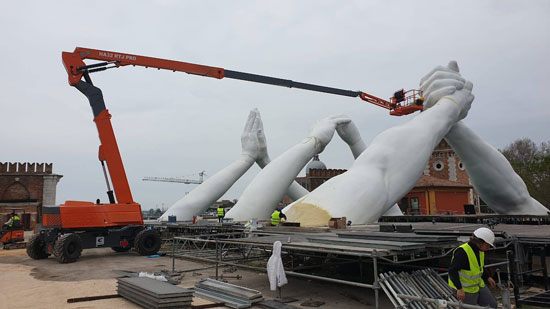

- Événementiel : pose d’installations temporaires, tournage vidéo, …
6. Mobilité
Les nacelles articulées permettent de travailler sur plusieurs zones sans avoir à repositionner fréquemment l’équipement. Leur mobilité est un atout majeur sur les grands chantiers.
En résumé : si vous avez besoin d’une solution polyvalente adaptée à divers environnements et situations, la nacelle articulée est une option incontournable.
Nacelle articulée diesel ou électrique : quelle motorisation pour quel(s) besoin(s) ?
Le choix entre une nacelle articulée électrique et une nacelle articulée diesel dépend principalement de l’environnement d’utilisation, des contraintes opérationnelles et des besoins spécifiques de votre chantier. Quelques informations pour vous aider à sélectionner la bonne PEMP :
Nacelle articulée diesel
Avantages :
-
Puissance supérieure : adaptée aux terrains difficiles et aux charges plus lourdes.
-
Hauteurs de travail plus élevées : certains modèles atteignent jusqu'à 40 mètres ou plus.
-
Autonomie prolongée : idéale pour des journées de travail complètes sans interruption.
Contraintes :
-
Émissions polluantes et bruit important
-
Interdite en intérieur ou zones sensibles aux émissions
Usage recommandé :
-

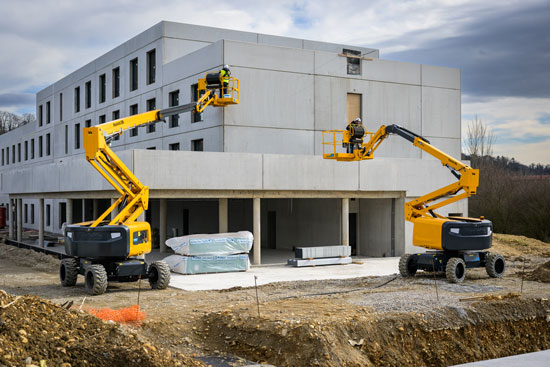

Chantiers de construction en plein air
-
Maintenance industrielle extérieure
-
Travaux sur terrains accidentés ou non stabilisés
Nacelle articulée électrique
Avantages :
-
Zéro émission : respect des normes environnementales, parfaite pour les espaces clos.
-
Fonctionnement silencieux : idéale pour les sites sensibles au bruit (hôpitaux, écoles…).
-
Compacité : souvent plus maniable et avec un rayon de braquage réduit.
Contraintes :
-
Autonomie limitée : nécessite une bonne gestion de la recharge.
-
Moins adaptée aux terrains accidentés. Haulotte a développé la gamme de nacelle PULSEO, nacelle électrique, tout-terrain, permettant de travailler sans contrainte sur tout type de sols, stabilisés ou tout terrain.
Usage recommandé :
-
Travaux en entrepôts, usines ou bâtiments commerciaux
-
Maintenance intérieure
-
Zones urbaines avec restrictions de bruit ou pollution
Nacelle articulée : comment ça marche ?
1. Châssis mobile (roues ou chenilles) : Permet le déplacement de la nacelle sur le chantier. Certains modèles sont 4x4 pour les terrains difficiles.

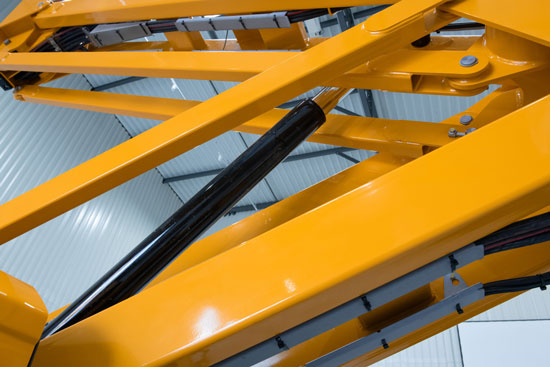

2. Bras articulés télescopiques : Ce sont plusieurs segments reliés par des articulations (ou charnières) hydrauliques. Ils permettent des mouvements verticaux, mais aussi latéraux, pour contourner des obstacles.

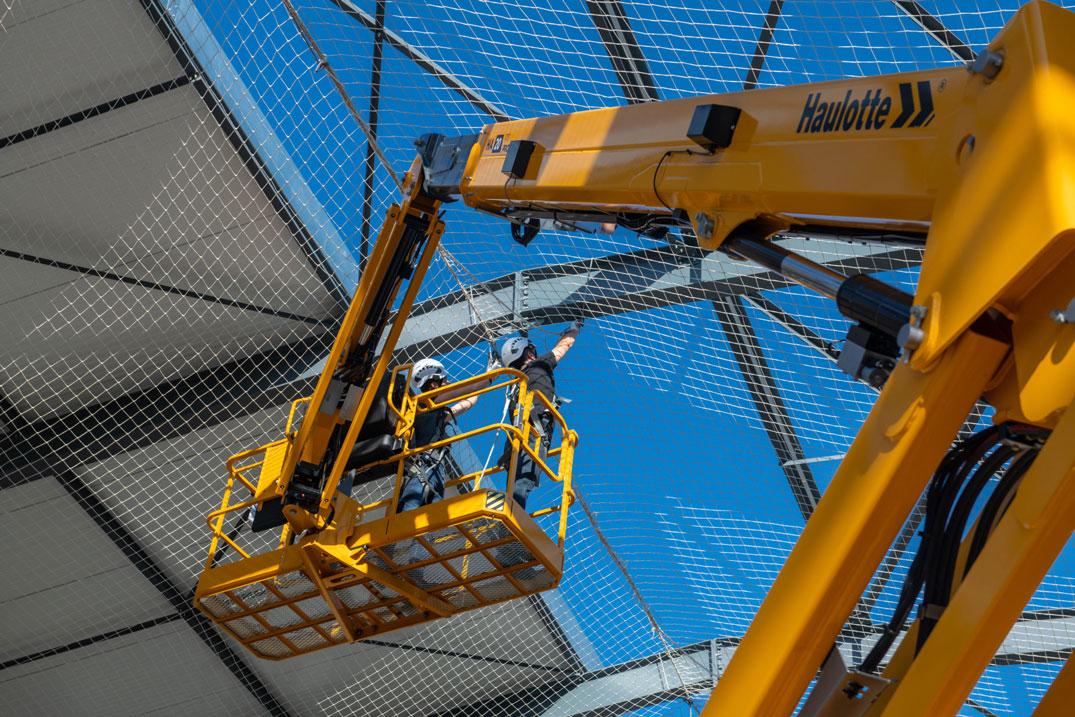

3. Plateforme : Espace de travail sécurisé où prend place l’opérateur équipé d’un pupitre de commandes permettant de piloter la nacelle en hauteur.
4. Poste de commande bas : placé sur a tourelle, il permet de réaliser les réglages initiaux et est utilisé pour l’intervention en cas d’urgence.
5. Systèmes de sécurité : capteurs, limiteur de charge, arrêt d’urgence, harnais, etc.
6. Motorisation : électrique, diesel ou hybride selon le modèle.
Le bras se déploie grâce à un système hydraulique permettant une montée fluide, un contournement d’obstacles et un positionnement précis.
Comment utiliser une nacelle articulée en toute sécurité ?
L’utilisation sécurisée d’une nacelle articulée repose sur 5 piliers essentiels :
1. Vérifications préalables
Inspection visuelle
-
Vérifier l’état général de la nacelle (bras, pneus, câbles, panier…)
-
Rechercher des fuites d’huile ou des dommages mécaniques
-
S’assurer que les dispositifs de sécurité sont en place (garde-corps, harnais, interrupteur d’arrêt…)
Contrôles fonctionnels
-
Test des commandes (montée, descente, déport, rotation)
-
Vérification des alarmes et avertisseurs sonores
-
Essai du bouton d’arrêt d’urgence
2. Formation et autorisation
-
L’opérateur doit être formé et habilité CACES® R486 (type B) en France ou de la licence délivrée par l'IPAF (carte PAL : Licence d'accès motorisé). La carte IPAF PAL est le certificat de formation le plus reconnu au niveau international. Cette formation doit être mise à jour tous les cinq ans.
-
Il doit connaître le modèle utilisé, ses limites et les consignes du constructeur
-
Porter les équipements de protection individuelle (EPI) obligatoires :
-
Harnais avec longe courte fixé au point d’ancrage
-
Casque, gants, chaussures de sécurité, gilet
-
3. Préparation du site

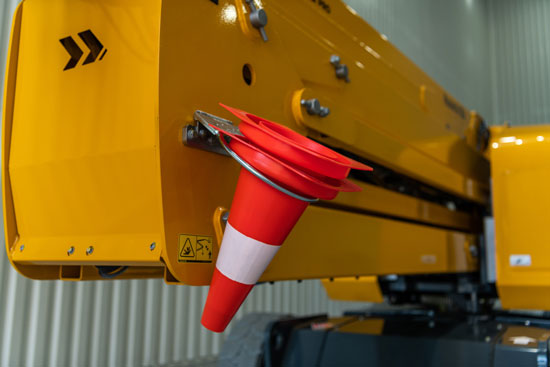

- Délimiter la zone de travail (barrières, rubalise, panneaux d’avertissement)
-
S’assurer de la stabilité du sol (pas de pente excessive, sol non meuble, pas d’obstacles cachés)
-
Vérifier l’environnement :
-
Lignes électriques à proximité (respecter les distances de sécurité)
-
Circulation d’engins ou de piétons
-
Conditions météo (pas de vent fort ni de pluie intense)
-
4. Utilisation en hauteur
-
Monter lentement et par paliers
-
Ne jamais dépasser la charge maximale autorisée (indiquée sur la plaque)
-
Toujours rester à l’intérieur du panier, ne pas grimper sur les garde-corps
-
Ne pas déplacer la nacelle en position haute, sauf si le modèle est conçu pour cela
-
Ne pas utiliser la nacelle comme grue ou pour lever des charges suspendues
5. Gestion des situations d’urgence
-
Connaître l’usage du dispositif de descente de secours (souvent actionnable depuis le sol)
-
Garder le contact avec une personne au sol formée pour intervenir si besoin
-
Avoir un téléphone ou un moyen de communication rapide à disposition
Comment choisir la bonne nacelle articulée ?
Voici les critères clés :
- Hauteur de travail : La hauteur de travail est un critère important à considérer lors du choix d'une nacelle articulée. Assurez-vous de choisir une nacelle qui peut atteindre la hauteur nécessaire pour votre projet.
- Portée horizontale : La portée horizontale est également un facteur important. Plus la portée horizontale est grande, plus la nacelle peut se déplacer latéralement pour accéder à différentes zones sans avoir à être repositionnée.
- Capacité de charge : La capacité de charge est essentielle pour déterminer la quantité de matériel et le nombre de personnes que la nacelle peut transporter. Veillez à choisir une nacelle qui peut supporter le poids nécessaire pour votre projet.

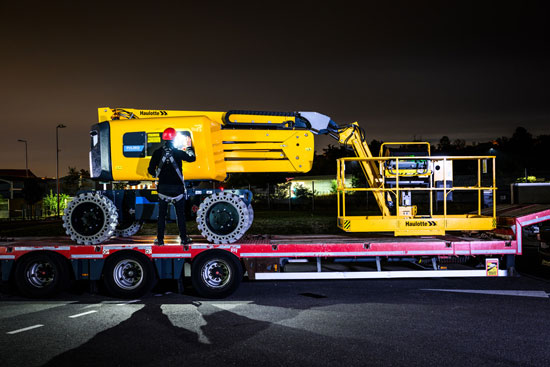

Comment transporter une nacelle articulée ?
Transporter une nacelle articulée en toute sécurité demande une bonne préparation logistique et le respect des consignes du fabricant ainsi que des règles de sécurité.
Avant de transporter une nacelle, référez-vous toujours au Manuel de l'Opérateur spécifique au modèle pour connaître les instructions de transport. Si possible, transportez la nacelle avec son panier placé à l'horizontale sur le plancher de la remorque.
1. Préparation en amont
Vérifiez les dimensions et le poids
- Longueur, largeur, hauteur une fois repliée
- Poids total de l’engin (indiqué sur la plaque constructeur)
- Camion plateau, remorque porte-engins ou semi-remorque adaptée
- Vérifiez la capacité de charge et les rampes d’accès compatibles avec le poids de la nacelle
2. Préparer la nacelle pour le transport
Étapes à suivre :
- Replier totalement le bras articulé et verrouiller les sections si nécessaire
- Abaisser le panier au niveau le plus bas
- Couper le moteur (et déconnecter les batteries si exigé)
- Vérifier les freins (les modèles automoteurs ont souvent un frein de stationnement)

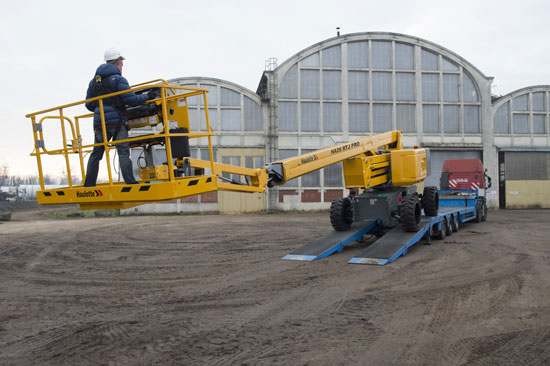

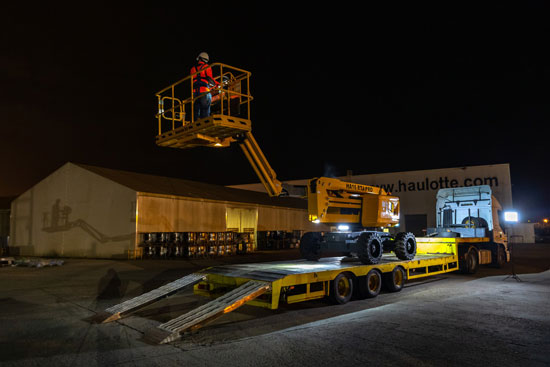

3. Charger la nacelle sur le véhicule
Procédure :
- Monter lentement à l’aide des rampes antidérapantes
- Un guide au sol peut aider à l’alignement
- Veiller à centrez la nacelle sur le plateau

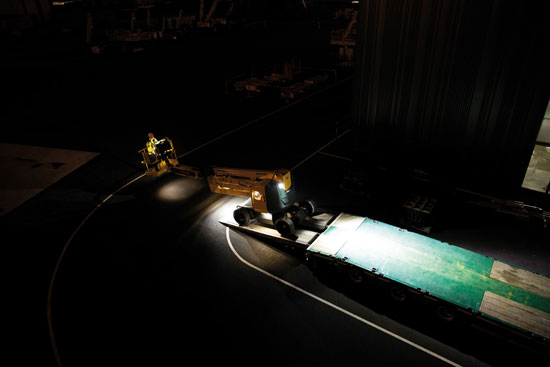

Le chargement et le déchargement des nacelles ont régulièrement lieu en début ou fin de journée. Pour sécuriser ces opérations délicates, Haulotte a créé le dispositif d'éclairage Haulotte Activ'Lighting System. Le dispositif garantit la sécurité du conducteur lors des opérations de chargement ou de déchargement, composé de projecteurs à LEDs, il illumine parfaitement le panier, les commandes et la zone d’évolution autour de la machine.

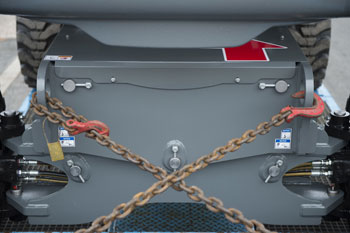

4. Arrimage et sécurité
Éléments d’arrimage :
- Sangles à cliquet renforcées ou chaînes de tension
- Points d’ancrage prévus sur le châssis
Il faut impérativement :
- Arrimer à l’avant ET à l’arrière
- Bloquer les roues avec des calages (cales anti-roulement)
- Vérifier l’arrimage après quelques kilomètres
5. Respecter la réglementation et décharger en toute sécurité
- Conformité au Code de la route (poids, hauteur, largeur)
- Convoi exceptionnel si la nacelle dépasse les gabarits standards
- Dispositifs de signalisation (feux, panneaux réfléchissants, gyrophares le cas échéant)
- Choisir une zone plane et dégagée
- Retirer les arrimages seulement après avoir positionné les rampes
- Descendre lentement et sans à-coups
Quelle est la vitesse maximale d’une nacelle articulée Haulotte ?
- Ces vitesses s’appliquent bras replié au sol uniquement.
- En position élevée, les déplacements sont souvent automatiquement limités à une vitesse très réduite ou désactivés pour des raisons de sécurité.
- Le déplacement en hauteur est parfois possible sur des modèles spécifiques, à très basse vitesse (souvent < 1 km/h), et sur terrain plat uniquement.
Pour connaître la vitesse exacte d’un modèle spécifique, il est recommandé de consulter :
-
Le manuel d’utilisation Haulotte du modèle concerné
-
La fiche technique officielle sur l’un des sites internet Haulotte
Quelle est la hauteur maximale d’une nacelle articulée Haulotte ?

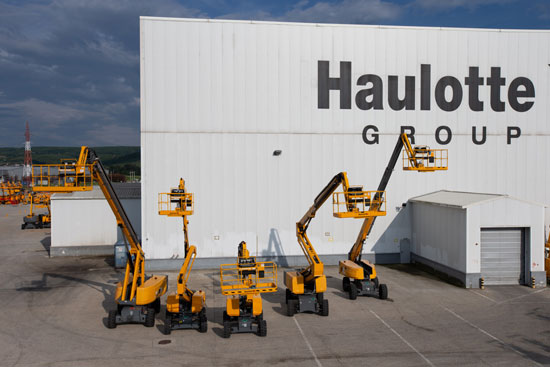

La hauteur maximale d’une nacelle articulée Haulotte dépend du modèle. La gamme Haulotte couvre un large éventail de hauteurs de travail, allant de 12 mètres à plus de 41 mètres. A noter :
- Hauteur de travail : hauteur maximale atteignable par les mains de l’opérateur (panier inclus). En général, c’est 2 mètres de plus que la hauteur du plancher du panier.
- Hauteur de plancher (ou hauteur de plate-forme) : la hauteur à laquelle se trouve le fond du panier.
La nacelle articulée est l’outil indispensable pour tous vos travaux en hauteur nécessitant polyvalence, sécurité et mobilité. Diesel, électrique ou hybride, chaque modèle répond à un besoin précis. En comprenant bien vos contraintes de chantier, vous ferez un choix éclairé, sécurisé… et rentable.
