Choisir sa nacelle ciseau : le guide complet

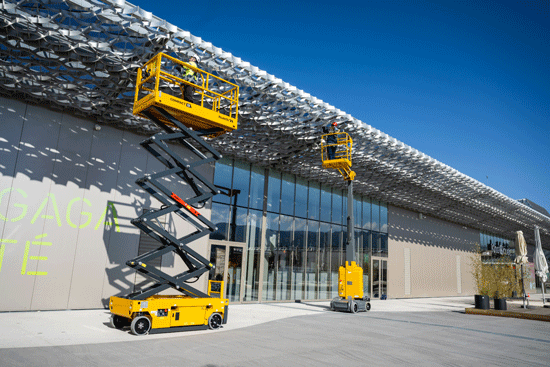

Qu'est-ce qu'une nacelle ciseau ?

Une nacelle ciseau doit son nom à la manière dont elle s’élève, en montant, les bras se resserrent et prennent la forme de ciseaux, elle permet exclusivement une élévation verticale. Elles offrent une grande stabilité pour des tâches ne nécessitant pas de déport, et peuvent embarquer des charges plus lourdes pour certaines d’entre elles (jusqu’à 750 kg)

Les nacelles ciseaux se divisent en 2 catégories :

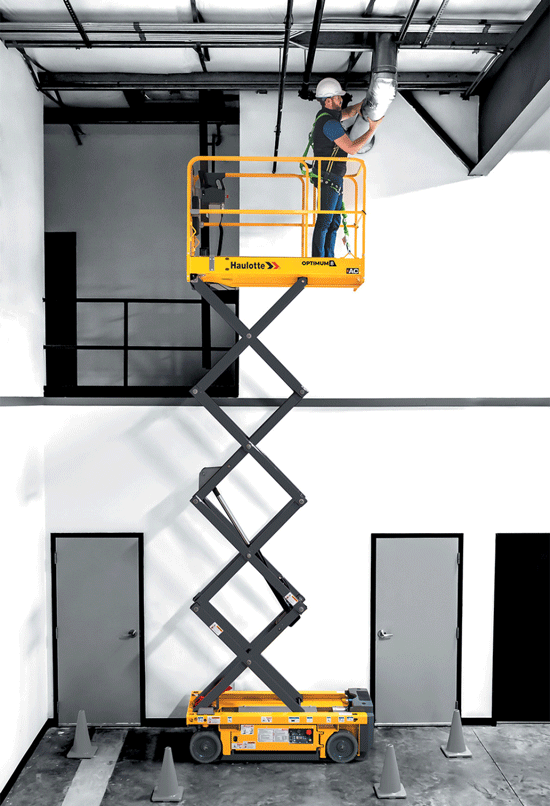

Pour sols stabilisés : Les nacelles ciseaux électriques évoluent sur tous types de terrains stabilisés. Très flexibles, elles offrent des dimensions plus compactes que les versions diesel, et peuvent être utilisées en intérieur comme en extérieur, même à pleine hauteur et sans restriction de charge.​

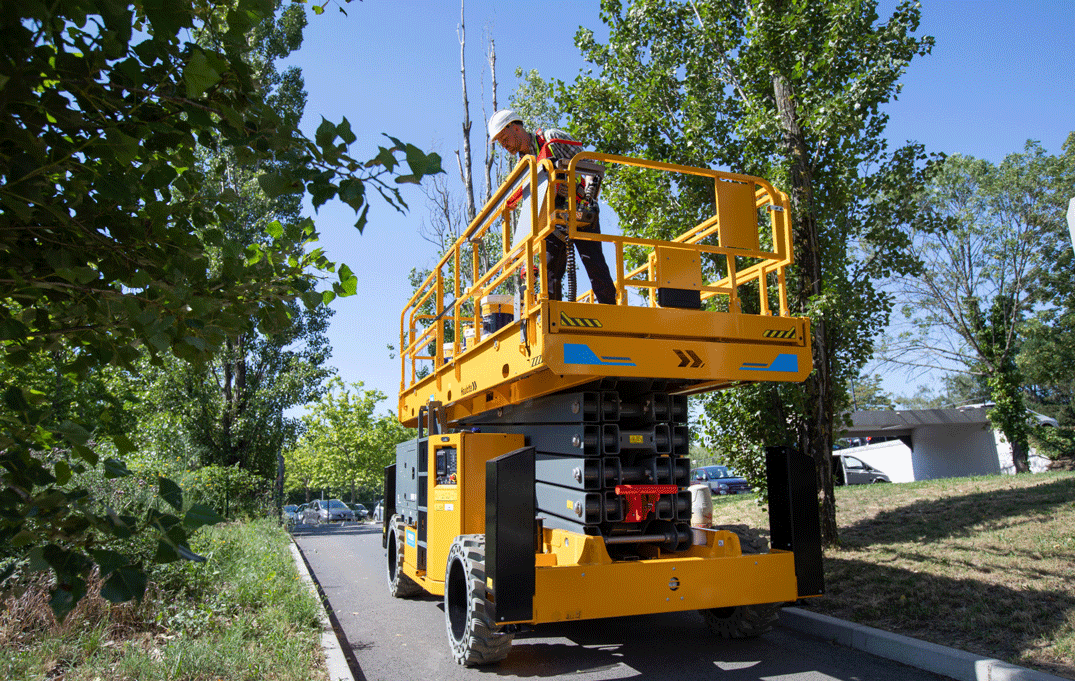

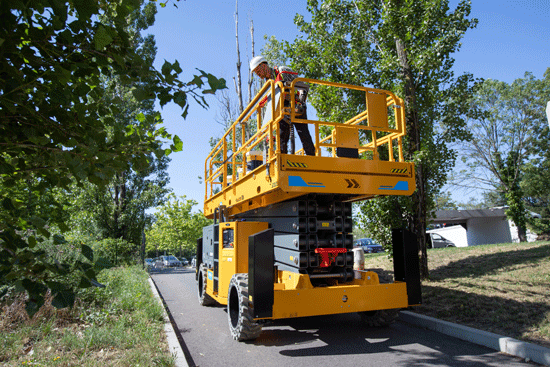

Pour tout-terrain :  Grâce à leur grande plateforme, les nacelles ciseaux ont une capacité de charge supérieure à tous les autres types de plateformes.​ Elles peuvent élever jusqu’à 4 personnes pour effectuer les travaux les plus exigeants. Les extensions de plateforme offrent une portée et un espace de travail additionnel. L’élévation en ligne droite les rend très faciles à manier. Grâce à leurs hautes capacités de franchissement et de dévers, les nacelles ciseaux tout-terrain opèrent sur les terrains les plus accidentés. Les stabilisateurs offrent une stabilité maximum.  Certaines d’entre elles offrent une alternative au diesel pour les travaux tout-terrain avec une motorisation électrique, et offrent l’avantage de travailler en intérieur, sans émissions et en silence.

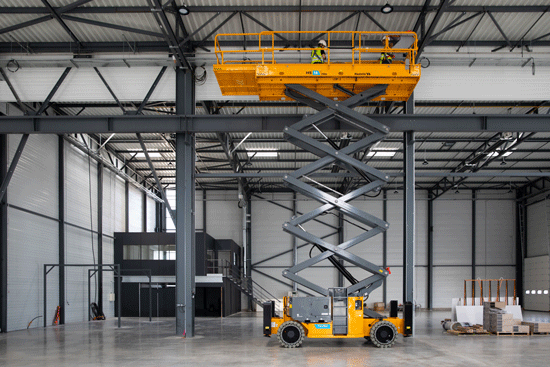

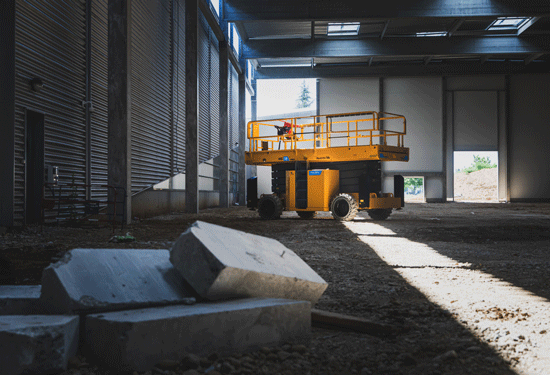

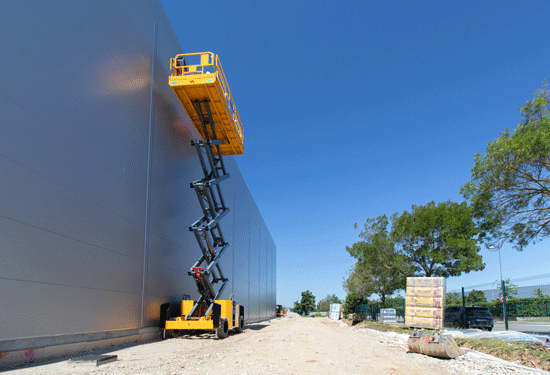

La gamme PULSEO de Haulotte offre des nacelles ciseaux électriques de 15 à 18 m de hauteur de travail, permettant une utilisation aussi bien à l'intérieur qu'à l'extérieur. Leur architecture entièrement électrique offre une puissance et une motricité équivalente aux nacelles diesel. Ces plateformes ciseaux polyvalentes sont conçues pour évoluer en silence dans le respect de l’environnement, pour encore plus d’opportunités. Elles accompagnent sur toute la durée du chantier. Les modèle "PRO" dispose d'un essieu oscillant, d'une plateforme avec 2 extensions allant jusqu'à 5,80 m de longueur ainsi que de l'Activ'Lighting System (dispositif d’éclairage garantissant la sécurité du conducteur lors de opérations de chargement et déchargement). Le ciseau 18 m HS18E MAX translate à pleine hauteur.

Quels sont les avantages d'une nacelle ciseau ?

Nacelle ciseau électrique ou diesel : quel type de motorisation choisir ?

Le choix entre une nacelle ciseau électrique et une nacelle ciseau diesel dépend principalement de l’environnement d’utilisation, des contraintes opérationnelles et des besoins spécifiques de votre chantier. Voici un comparatif pour vous aider à choisir :

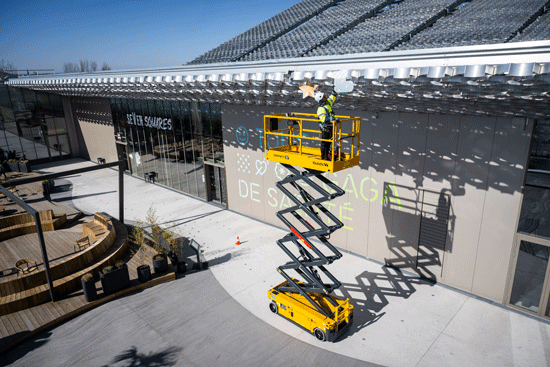

1. Nacelle ciseau électrique

Caractéristiques principales :

• Fonctionnement silencieux.
• Emissions zéro, idéal pour les environnements intérieurs ou sensibles.

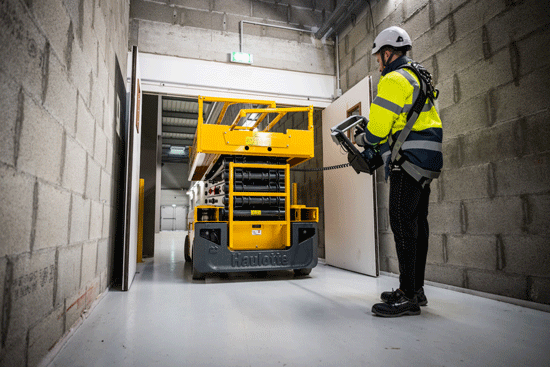

• Taille compacte, souvent plus adaptée aux espaces restreints.
• Batterie rechargeable avec une autonomie dépendant de l'intensité de l'utilisation.

Avantages :

• Utilisation intérieure ou extérieur (sur sol stabilisé) : Parfait pour les entrepôts, centres commerciaux, hôpitaux ou autres lieux fermés où les émissions de gaz et le bruit sont proscrits.
• Respect de l'environnement : Absence de carburant fossile.
• Facilité d'entretien : Moins de composants mécaniques nécessitant des réparations régulières.
• Économie : Coût opérationnel réduit grâce à l’absence de carburant.

Limites :

• Autonomie limitée (environ 6-8 heures d’utilisation continue selon le modèle).
• Temps de recharge relativement long.
• Non utilisables sur des terrains accidentés.

Idéal pour :

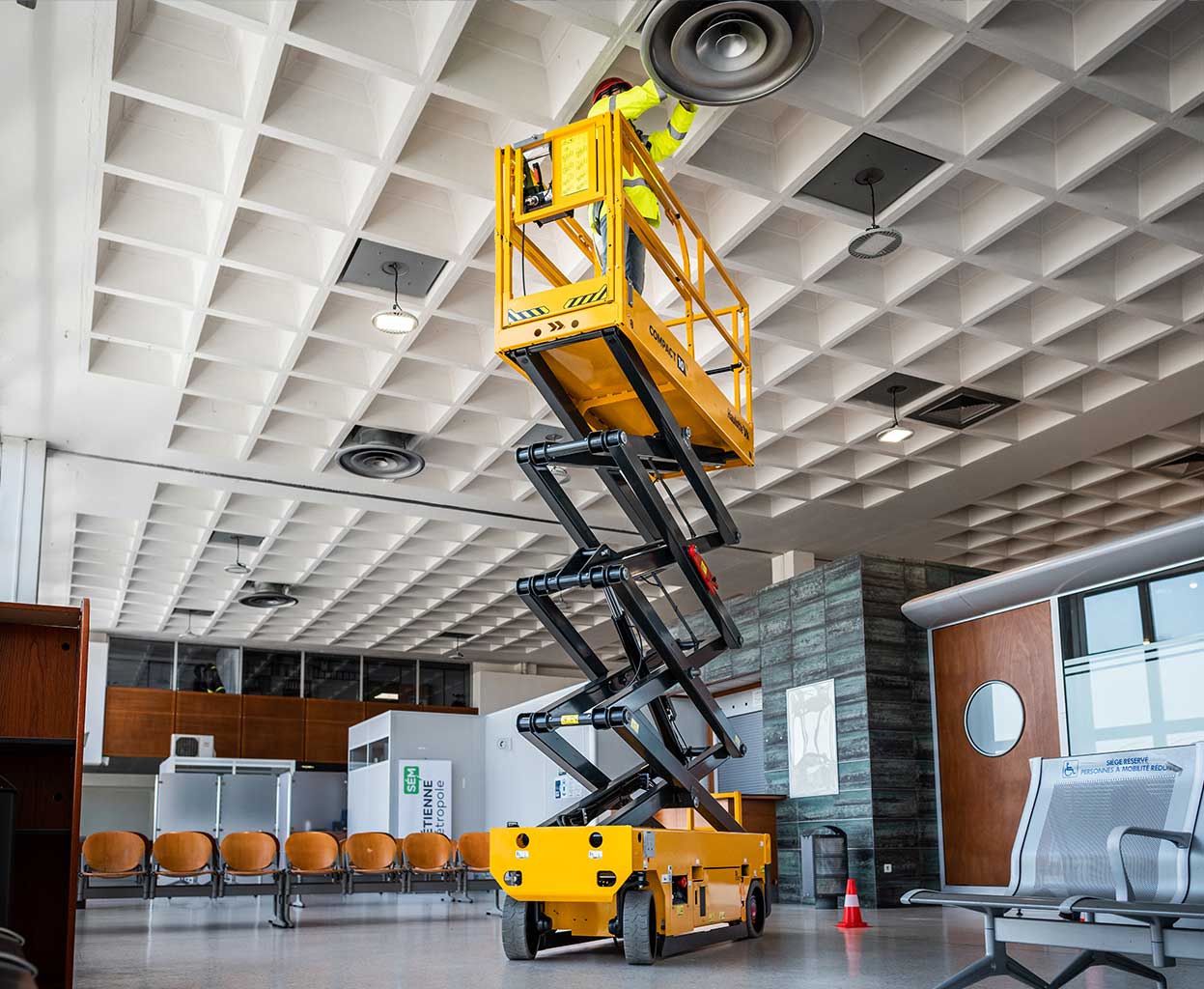

• Travaux en intérieur.
• Environnements sensibles au bruit ou aux émissions.
• Sols plats et nivelés.

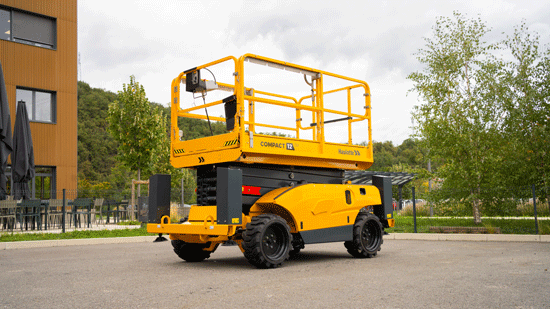

2. Nacelle ciseau diesel

Caractéristiques principales :

• Motorisation puissante, capable de fonctionner dans des conditions difficiles.
• Conçue pour une utilisation en extérieur.
• Robuste et adaptée aux terrains accidentés grâce à des pneus tout-terrain.

Avantages :

• Puissance accrue : Permet de travailler à des hauteurs importantes et de transporter des charges plus lourdes.
• Terrains accidentés : Fonctionne bien sur des sols irréguliers ou inclinés, grâce à ses stabilisateurs ou pneus adaptés.
• Autonomie prolongée : Pas de contrainte de recharge, tant que vous avez du carburant.

Limites :

• Émissions de gaz, inadaptée aux environnements clos ou sensibles.
• Bruyante, ce qui peut être gênant pour des travaux proches de zones habitées.
• Entretien plus coûteux (moteur diesel, filtres, etc.).

Idéal pour :

• Travaux en extérieur.
• Chantiers sur terrains difficiles.
• Projets nécessitant une grande autonomie.

A noter qu’il y a des nacelles ciseaux tout-terrain électriques offre une puissance et une motricité équivalente aux nacelles diesel. Ces plateformes ciseaux polyvalentes sont conçues pour évoluer en silence dans le respect de l’environnement, pour encore plus d’opportunités que les travaux soient en extérieur ou intérieur.

En résumé

• Choisissez une nacelle électrique pour des travaux en intérieur, dans des lieux fermés ou sensibles (faible bruit, zéro émission), ou en extérieur sur des sols plats.
• Optez pour une nacelle diesel si votre chantier est en extérieur, sur des terrains difficiles ou pour des travaux nécessitant une puissance et une autonomie élevées.

Si vos besoins couvrent à la fois des usages intérieurs et extérieurs, certaines nacelles hybrides (électrique + diesel) sont disponibles et offrent une polyvalence accrue, telles que les nacelles ciseaux de la gamme PULSEO.

Nacelle ciseau : mode de fonctionnement

Le mode de fonctionnement d’une nacelle ciseau repose sur un mécanisme de levage vertical basé sur un système de croisillons (d’où son nom "ciseau") qui s'étendent ou se rétractent pour déplacer la plateforme de travail. Voici un guide détaillé de son fonctionnement :

1. Composition d'une nacelle ciseau

Une nacelle ciseau comprend plusieurs éléments clés :

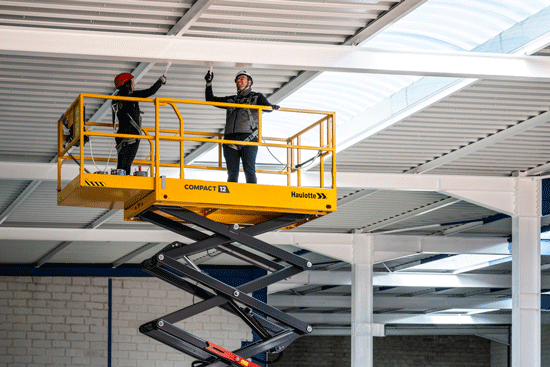

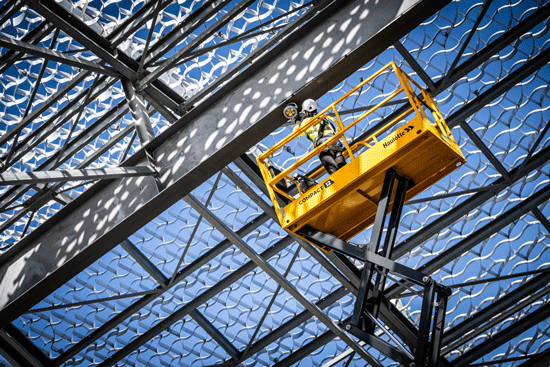

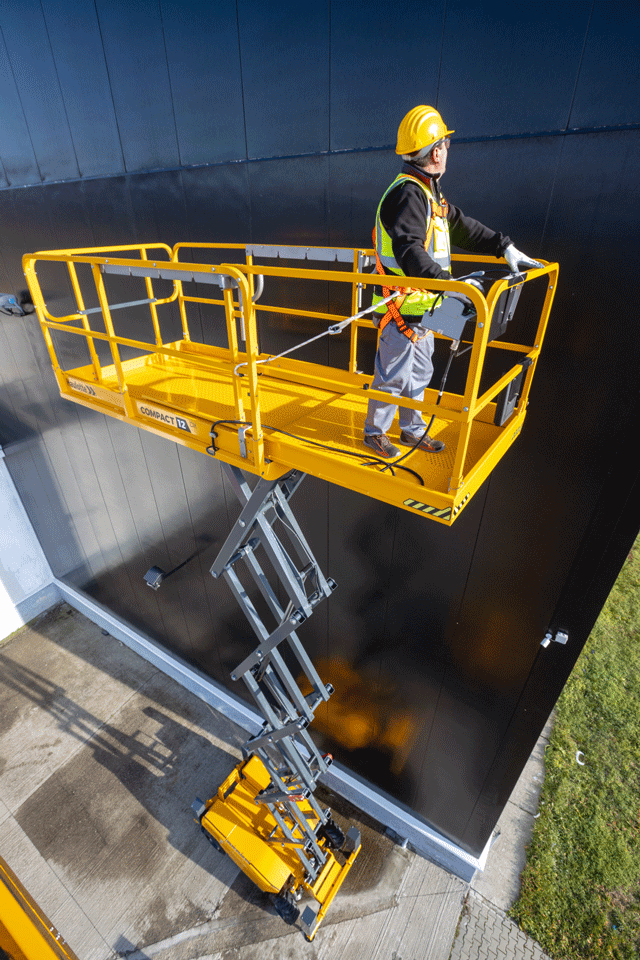

• La plateforme de travail : Zone où l’opérateur travaille, équipée de garde-corps pour la sécurité. Elle peut disposer d’extensions, permettant d’agrandir l’espace de travail.

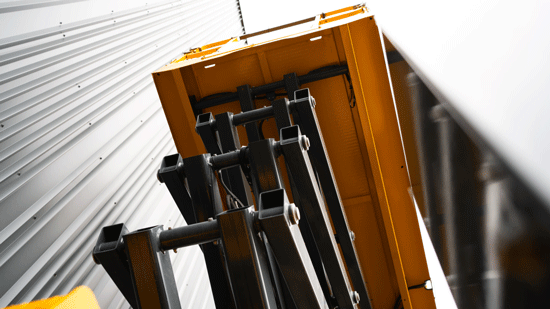

• Le mécanisme de levage en ciseau : Ensemble de bras métalliques articulés en forme de X qui se déplient pour élever la plateforme.

• Le système de motorisation :

  • Électrique : Alimentation via une batterie, silencieux et propre.

  • Diesel : Alimenté par un moteur thermique, pour un usage extérieur.

• Le châssis : Base de la nacelle qui assure la stabilité, avec des stabilisateurs ou potholes (dispositif anti-basculement).

• Le panneau de commande : Situé sur la plateforme (et poste bas), il permet de contrôler les mouvements de la nacelle.

• Les roues : Souvent équipées pour être adaptées aux terrains spécifiques (lisses pour intérieur ou tout-terrain).

2. Fonctionnement du mécanisme de levage

Le mécanisme repose sur des principes simples :

• Action des vérins hydrauliques ou électriques :

  • Les vérins appliquent une force qui pousse ou tire les bras articulés, entraînant leur extension ou leur rétraction.

  • Ce mouvement permet à la plateforme de monter ou de descendre.

• Stabilité garantie par les croisillons : Le système en ciseaux répartit uniformément les charges et assure la solidité de la structure.

3. Mode d’utilisation :

Préparation avant l’utilisation :

Inspection visuelle :

• Vérifiez l'état général de la nacelle (roues, bras, plateforme, absence de fuites d’huile hydraulique, etc.).

• Assurez-vous que la charge (personnes et équipements) ne dépasse pas la capacité maximale.

Positionnement :

• Installez la nacelle sur une surface plane et solide.
• Déployez les stabilisateurs si nécessaires.

Alimentation :

• Chargez la batterie pour les modèles électriques.
• Vérifiez le niveau de carburant pour les modèles diesel.

Contrôle des mouvements :

• Montez sur la plateforme et utilisez le panneau de commande :

  • Levée et descente : Commandez l'activation des vérins pour monter ou descendre.

  • Déplacement : Certaines nacelles peuvent se déplacer lorsqu'elles sont levées (selon le modèle).

• Les commandes incluent des systèmes de sécurité comme :

  • Bouton d’arrêt d’urgence.

  • Signal d’alarme en cas de surcharge ou de pente excessive.

Pendant l’opération :

• Gardez la plateforme stable (évitez de bouger brusquement).

• Respectez les consignes de sécurité : port de harnais si nécessaire, absence de surcharge, etc.

• Surveillez les conditions extérieures (vent, pluie).

Fin d’utilisation :

• Abaissez la plateforme complètement.

• Coupez l’alimentation.

• Nettoyez et inspectez l’appareil avant de le ranger.

4. Sécurité et précautions

• Capteurs intégrés : Les nacelles sont équipées de capteurs qui bloquent les mouvements en cas de déséquilibre, surcharge, ou pente excessive.

• Stabilisateurs : Déployés automatiquement ou manuellement pour assurer une base solide.

• Formation requise : L’utilisateur doit être formé (CACES en France) pour manipuler ce type d'équipement.

En résumé :
Une nacelle ciseau fonctionne grâce à un système mécanique d'extension en ciseaux actionné par des vérins. Facile à utiliser, elle nécessite toutefois une bonne préparation et un respect des consignes de sécurité pour garantir une opération efficace et sans risques.

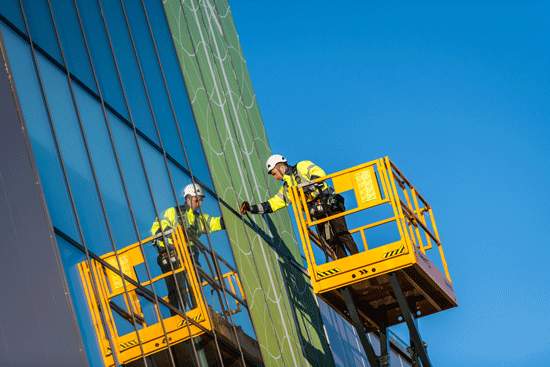

Nacelle ciseau ou articulée : quelles différences ?

Les nacelles élévatrices se déplacent horizontalement et verticalement, tandis que les nacelles ciseaux ne peuvent se déplacer que de haut en bas. Alors que les nacelles élévatrices atteignent une plus grande portée verticale, les nacelles à ciseaux ont des plates-formes plus grandes avec des capacités de poids plus élevées, leur permettant de transporter plusieurs personnes ainsi que des charges de matériel.

Quelle est la vitesse maximale d'une nacelle ciseau Haulotte ?

Les nacelles Haulotte dispose de 2 modes de vitesse :

• Mode minimum : 0.5 km/h
• Mode maximum : 5 km/h

Cependant ce critère n’est pas primordial dans le choix d’une nacelle ciseau.

Quelle est la hauteur maximale d'une nacelle ciseau Haulotte ?

Les nacelles ciseaux haulotte vont de 8 à 18 m. L’élévation en ligne droite les rend très faciles à manier.

Les ciseaux de 8 à 14m sont nacelles ciseaux électriques pour évoluer sur tous types de terrains stabilisés. Très flexibles, elles offrent des dimensions plus compactes que les versions diesels, et peuvent être utilisées en intérieur et en extérieur, même à pleine hauteur et sans restriction de charge.

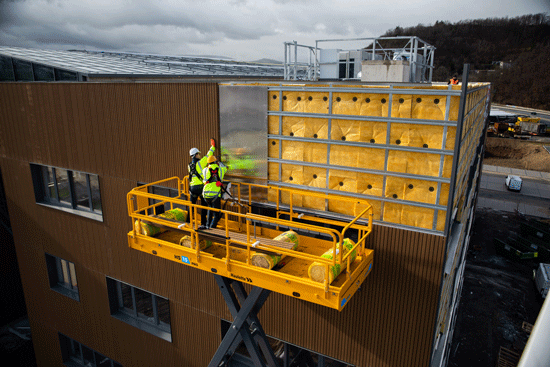

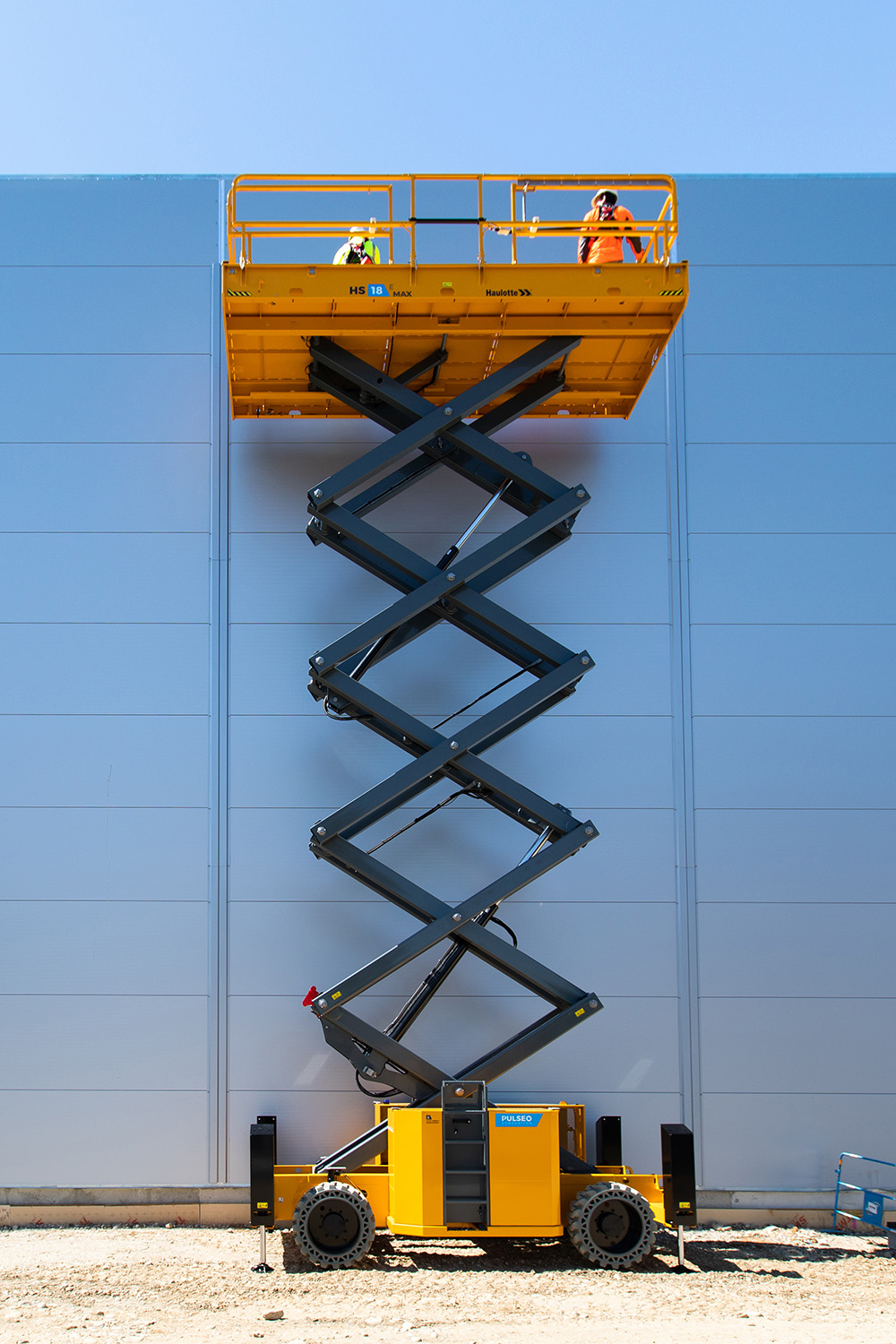

Les nacelles ciseaux tout-terrain électrique de la gamme PULSEO vont de 15 à 18m. Grâce à leur grande plateforme, les nacelles ciseaux ont une capacité de charge supérieure à tous les autres types de plateformes. Elles peuvent élever jusqu’à 4 personnes pour effectuer les travaux les plus exigeants. Les extensions de plateforme offrent une portée et un espace de travail additionnel. Grâce à leurs hautes capacités de franchissement et de dévers, les nacelles ciseaux tout-terrain opèrent sur les terrains les plus accidentés. Les stabilisateurs offrent une stabilité maximum. Les ciseaux PULSEO offrent l’avantage de travailler en intérieur, sans émission et en silence. A noter que la nacelle ciseau HS18 E MAX permet de translater à pleine hauteur, elle est conçue pour maximiser la productivité et réduire le nombre d'allers-retours entre le sol et la zone de travail.
